AEG-03&04　M249シリーズ　BOXマガジン電気配線の修復について

電動UNITが作動しない場合やBOXマガジンが作動しない場合、連結端子の配線が外れていることがあります。バッテリー接続コードやマガジン電池BOXのコードを強く引いた際、不意の取り回しの際にコード部分に必要以上の力が加わった事が要因となります。以下のような手順で修復できますのでご参考にしてください。

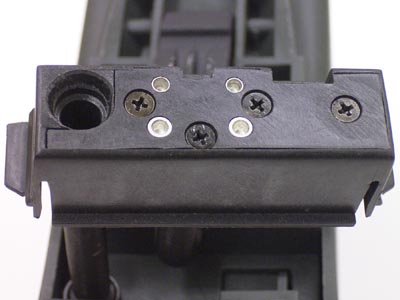

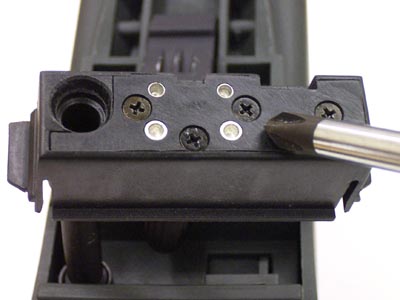

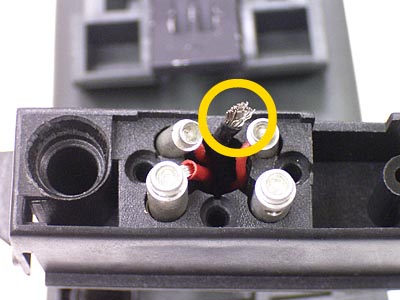

１）BOXマガジンの給弾口にあるプラスネジを４箇所外します。	2）バッテリー接続コードやマガジン電池BOXのコードを必要以上に強く引いた際に、図のように配線が外れてしまう事があります。

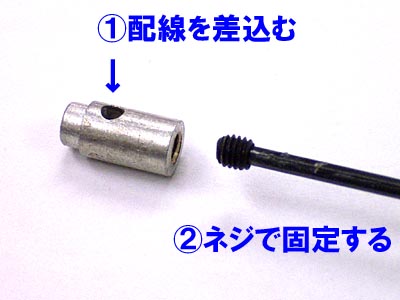

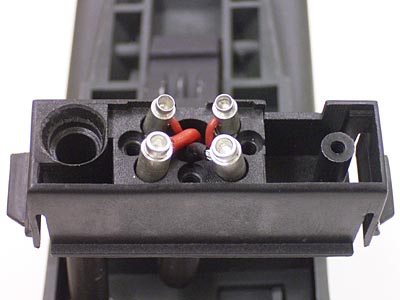

３）図のように端子に配線を差込み、ネジで固定します。	４）図のような配置となります。
５）フタを閉じてネジを締めれば完了です。（ネジの締めすぎに注意してください）

※ご自身で作業ができる方を対象とした内容となっております。作業に自信の無い方は、お近くの専門店もしくは弊社までお問い合わせ下さい。
